Couteaux : esquisses, dessins et prototypes

La génèse des lames...

Maxos a eu la remarquable idée de créer cet article consacré à la génèse des couteaux. Comment sont-ils conçus, quels sont les premiers dessins ? Quels échanges naissent avec les utilisateurs ?

Je prends comme exemple le Sitting Fox de Pierre-Henri Monnet : je lui avais expliqué quelle type de lame et de manche je voulais et pour quel usage. Après quelques mails de questions/réponses (plaquettes rivetées ou vissées, épaisseur, poids etc...), Pierre-Henri m'a fait parvenir ce croquis :

Je fus aussitôt séduit et le couteau naquit un peu plus tard comme vous pouvez le voir sur la première photo.
Depuis le Sitting Fox est mon couteau de camp indétrônable :

Autre exemple, vu ailleurs, ainsi naquit le PPT :

Alors, vous êtes créateurs ou vous avez fait créer un couteau, postez les esquisses, dessins et prototypes en commentaire ! Les artisans, hobbyistes et inclassables sont les bienvenus.

Mots-clés : Couteaux

Découvrez l'auteur

Maxos et Leeroy - Ouebmestre - Modérateur Les créateurs 63 commentaires Nombre de lectures Lu 63091 fois

Commentaires

1 -

Guillaume D'ailleurs, Tuan, je serais particulièrement intéressé par l'histoire et les dessins du Wanless !

Guillaume | Le Dimanche 14/03/2010 à 17:08 |

| Répondre

3 -

cardoso5fr L'est beau ce sitting fox.

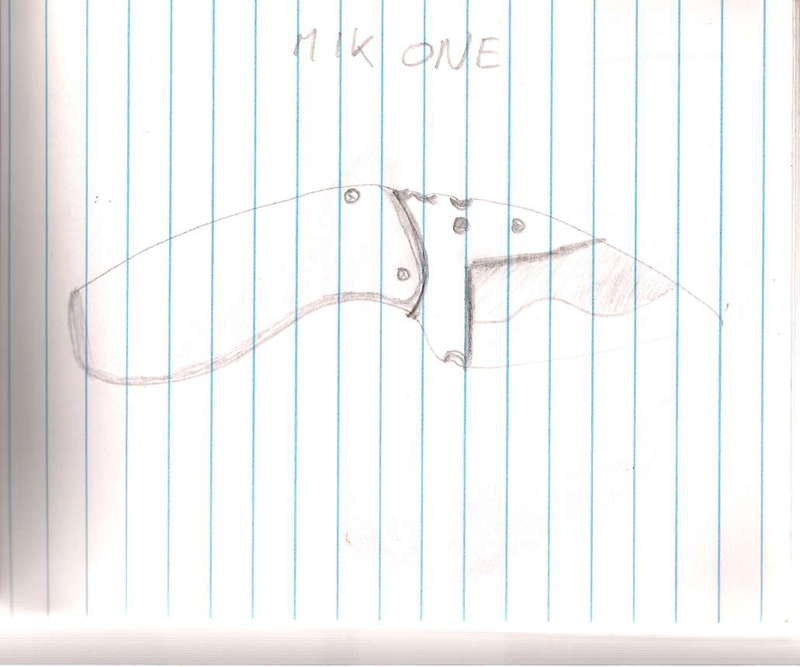

Comme vous le savez surement je réalise assez rarement des croquis et autres dessins. Même s'il est vrai que je passe le plus clair de mes réunions à dessiner des couteaux, et que les idées et autres divagation qui en sorte arrivent souvent à devenir réalité. (genre kiridashi divers et autres micro neck ou mono doigts.)

Il arrive parfois malgrés tout que je tente de réfléchir un peu avant de travailler (déjà réfléchir c'est compliqué).

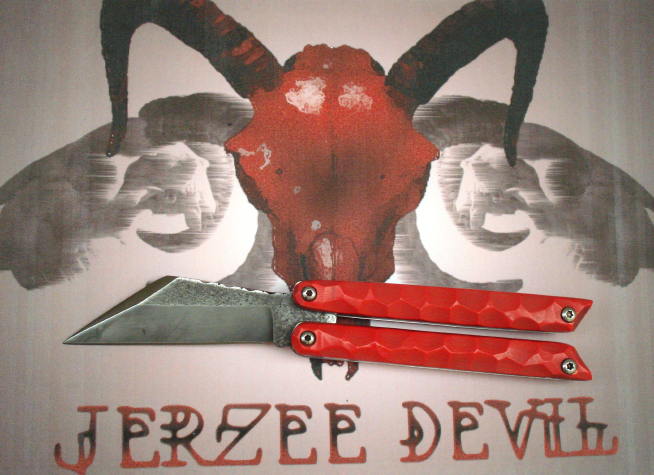

Les Build Off de Jerzeedevil sont parmis les rares fois de l'année ou je fais des "croquis" avant de me lancer .(Il est pourtant vrai que j'ai souvent un petit carnet avec moi avec des gribouillis dessus histoire de voir ce que l'on peut faire)

L'objectif des couteaux des Build Off de JD n'ont pas de cahier des charges utilitaires. Ce sont plutot des "délires" sur le thème démons et autres joyeusetés au couleur du forum.

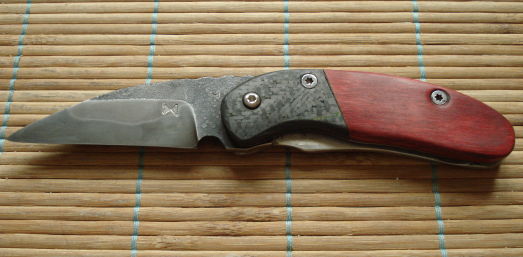

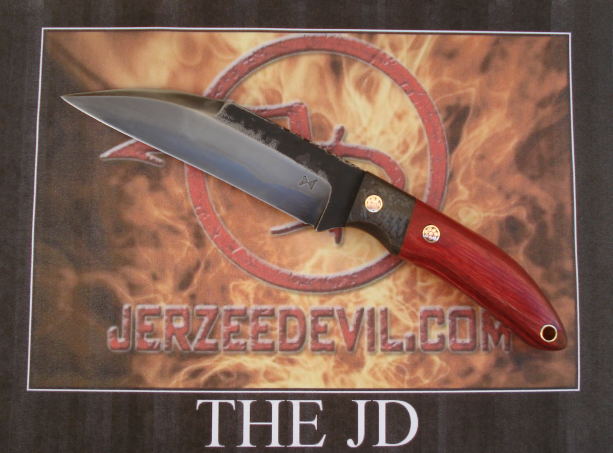

Build Off Lame fixe 2008

Build Off Pliant 2008

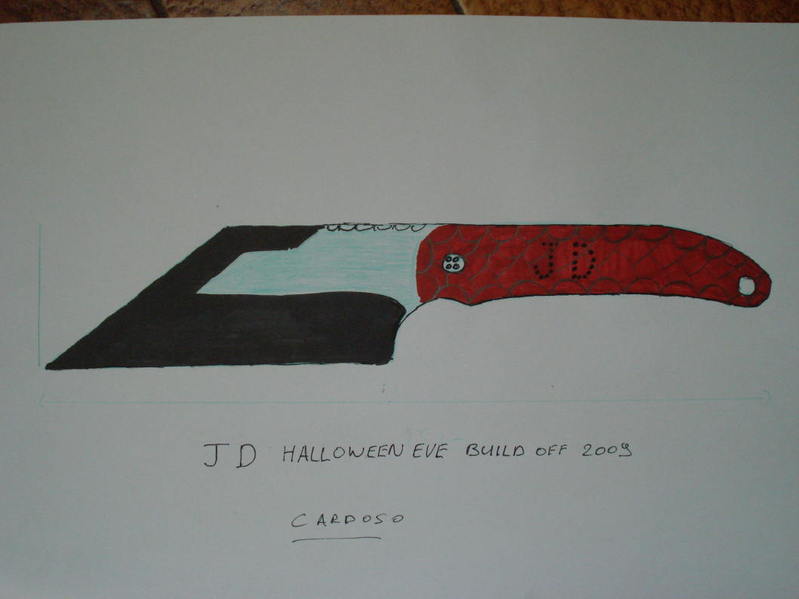

Build Off 2009 Lame fixe

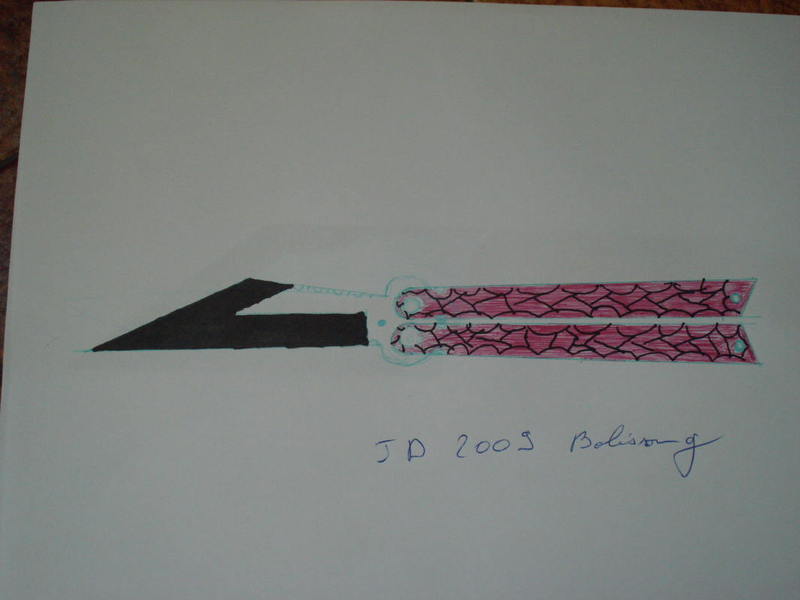

Build Off 2009 Pliant

Comme vous pouvez le constaster on est assez loin du dessin technique (que de toute façon je ne suis jamais foutu de recréer.)

Le Bean et le Tartineur Premier du nom avait aussi fait l'objet d'un dessin qui lui était issu d'un cahier des charges, mais je crois que je vais bien être incapable de remettre la main dessus.

Souvent en fait le dessin se fait de lui même sur la plaque d'acier, et évolue au fil de la production. Et les rares fois ou j'en ai un en papier qui descend avec moi l'atelier.... Il a un taux de survie assez faible.

Je vais voir si je ne retrouve pas d'autres qui sont devenus réalités quelques part.

cardoso5fr | Le Dimanche 14/03/2010 à 18:30 |

| Répondre

← 4 - carnets de titane

maxos Merci Ben pour ce beau post ! Petits carnets !

maxos | Le Dimanche 14/03/2010 à 18:41 |

| Répondre

6 -

pierobin Très bonne idée d'article les gars ! Très intéressant !

pierobin | Le Dimanche 14/03/2010 à 22:04 |

| Répondre

7 -

Tuan très bonne idée en effet !

Mais pour ce qui me concerne, désolé les gars, c'est comme certaines recettes secrètes de famille ou les enseignements Okuden de l'école de dégustation du canard pékinois, je ne peux pas livrer sur un blog public mes petites cuisines intimes avec les amis couteliers, d'autant que plutôt que de travailler avec des croquis je planche directement sur photoshop (à la main je dessine comme un pied) et avec nombreuses versions et retouches successives, donc une quantité d'images d'étape assez importantes pour chaque projet.
Et mon côté 'chieur' (comme peut en témoigner Ben par exemple) s'exerce ensuite beaucoup lors de conversations au téléphone et par mails, tout ça ne pouvant être (heureusement) capturé par l'image ou le dessin...

gm67

Tuan | Le Dimanche 14/03/2010 à 22:37 |

| Répondre

← 8 - Re:

Guillaume Quelques "vues d'artiste", même sous Photoshop, peuvent être exportables ? Sans compromettre les ~~turpitudes~~ tractations avec les réalisateurs.

Guillaume | Le Dimanche 14/03/2010 à 23:06 |

| Répondre

← 10 - Re:

cardoso5fr Ca je peux confirmer que le Grand Martyrisateur 67 est trés efficace au téléphone pour donner des idées ou modification à la .... Mais en général c'est l'occasion de tester un nouveau machin ou d'explorer une nouvelle voie à laquelle on aurait pas pensé seul. (Et le fait que le GM ne fasse pas de couteaux et ne se pose que rarement la question technique qui va avec l'idée saugrenue permet vraiment de s'amuser)

Tout ce que je peux dire, c'est que le Tuan il a toujours plein d'idée.

Bon dés que j'ai le courage je vous mets l'avant aprés, moi il n'y a pas de secret particulier et de toute façon mes schémas sont totalement inexploitables.

cardoso5fr | Le Lundi 15/03/2010 à 08:45 |

| Répondre

11 -

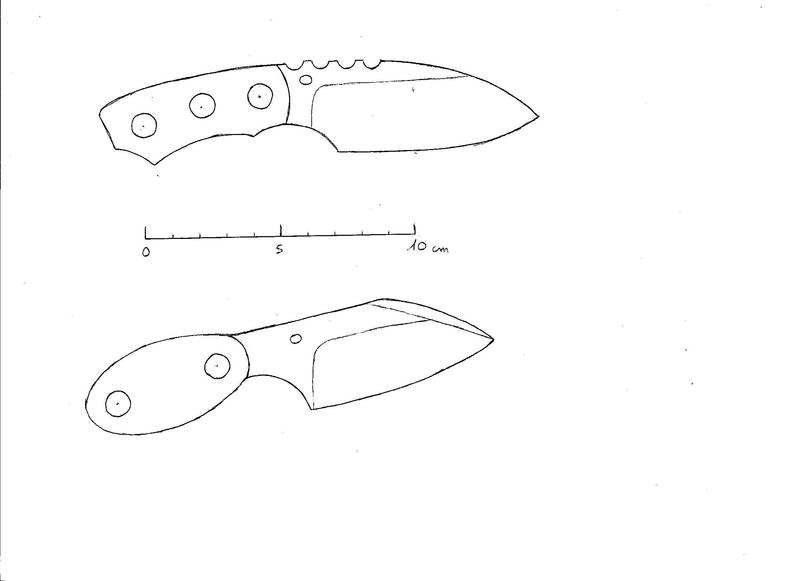

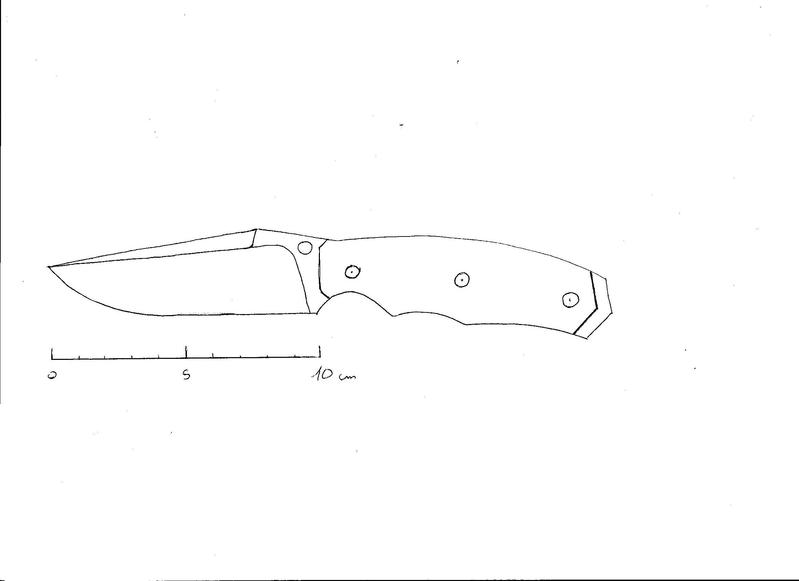

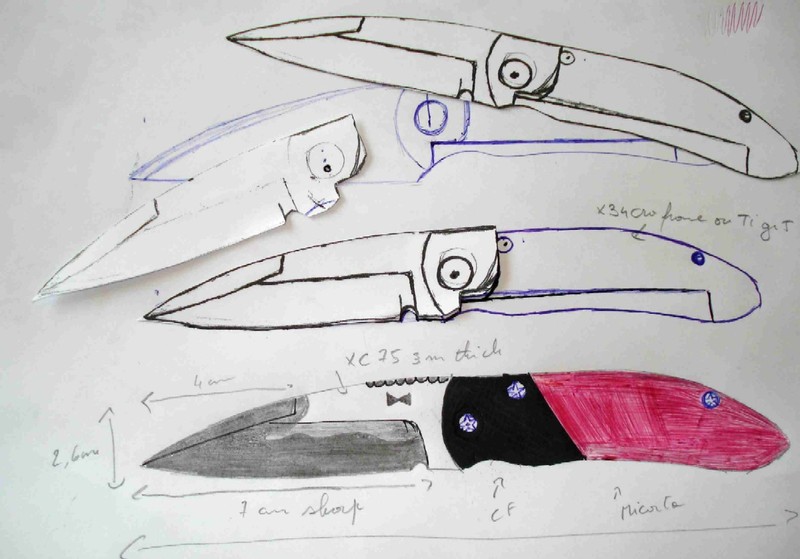

cardoso5fr Le scanner ayant voulu collaborer, voila un peu ce que j'ai retrouvé.

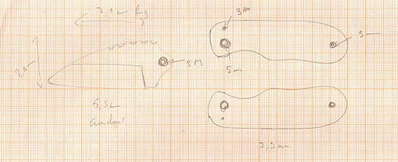

Un deux clous sandwich C10/C100 et titane grade 2

Titane plié et O2

Steel Cutter. Lame en lime et inox.

J'ai un peu changé d'avis en cours de route sur les branches.

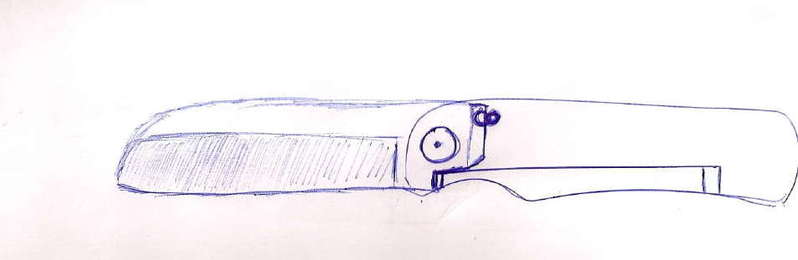

Tartineur

Je ne sais plus la lame, mais le manche est en titane ,et le tout est inspiré du Mik one.

C'est à peu prés tout ce que j'ai en stock entre l'esquisse et la réalisation et ce en 5 ans de bricolage....

cardoso5fr | Le Lundi 15/03/2010 à 11:24 |

| Répondre

12 - Tac au Tac...

Danlam Excellente cette idée de fil !! j'adore les crobars de Ben
Du coup (va savoir pourquoi), ça m'a fait penser à une émission tv de ma jeunesse, où des dessinateurs de BD et des caricaturistes célèbres de l'époque 60/70's (XXème siècle... ) continuaient le dessin de l'autre, à tour de rôle etc.... De grands moments de création à la télé et de franches rigolades, sur fond de fumée de pipe et de skrouiiiiik du marker onyx noir sur le paper-board.... Si on transposait ça avec des concepteurs réalisateurs de couteaux, ça pourrait peut être donner quelque chose de chouette ....
Certes, je rêvasse, je dois avoir faim...

Danlam | Le Lundi 15/03/2010 à 13:05 |

| Répondre

← 13 - Re: Tac au Tac...

gustuvi superbe sujet vraimant
je vais faire des recherches sur la naissance de certaines de mes lames

gustuvi | Le Lundi 15/03/2010 à 14:53 |

| Répondre

← 14 - Re: Tac au Tac...

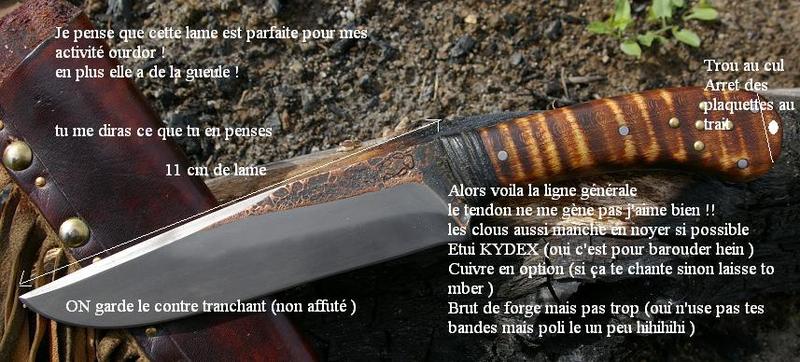

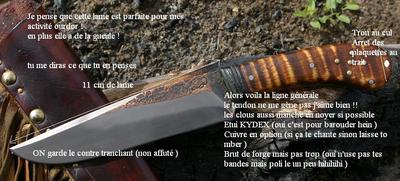

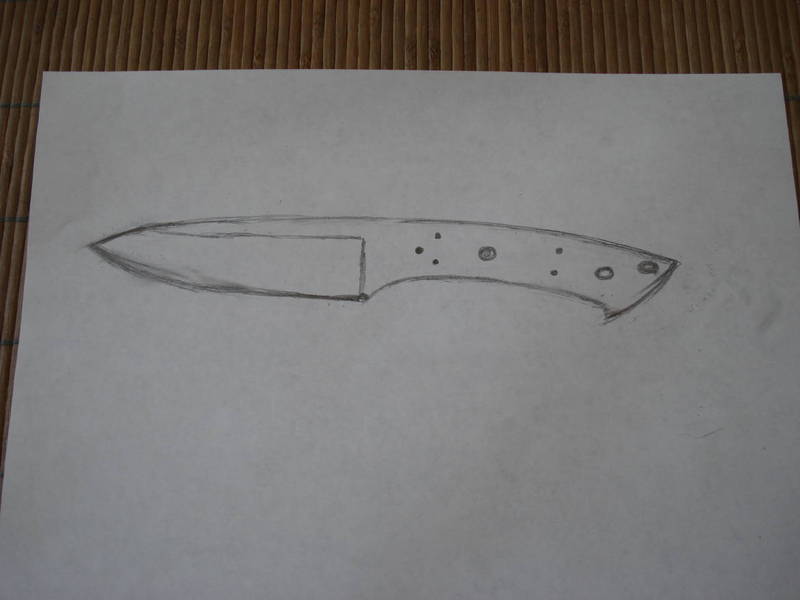

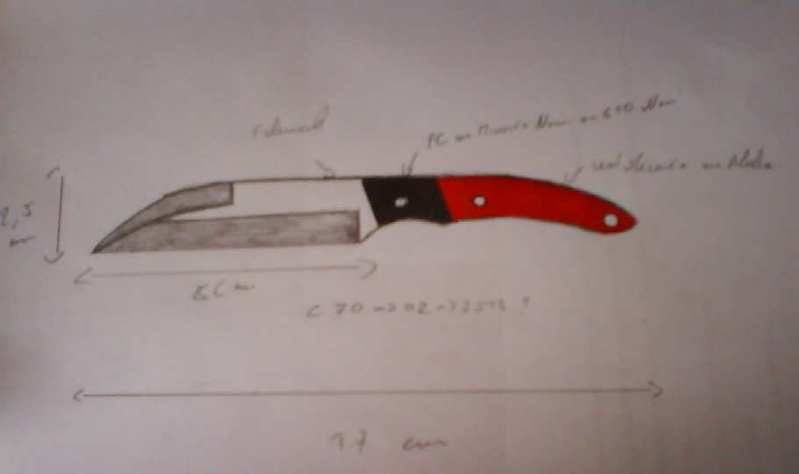

gustuvi Le dernier né est parti de ça

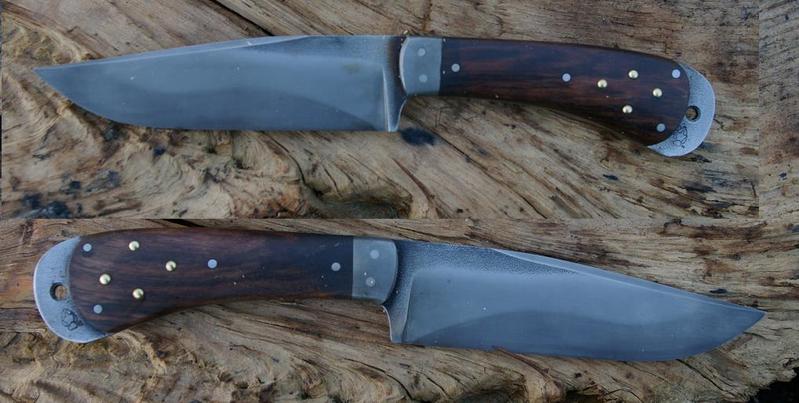

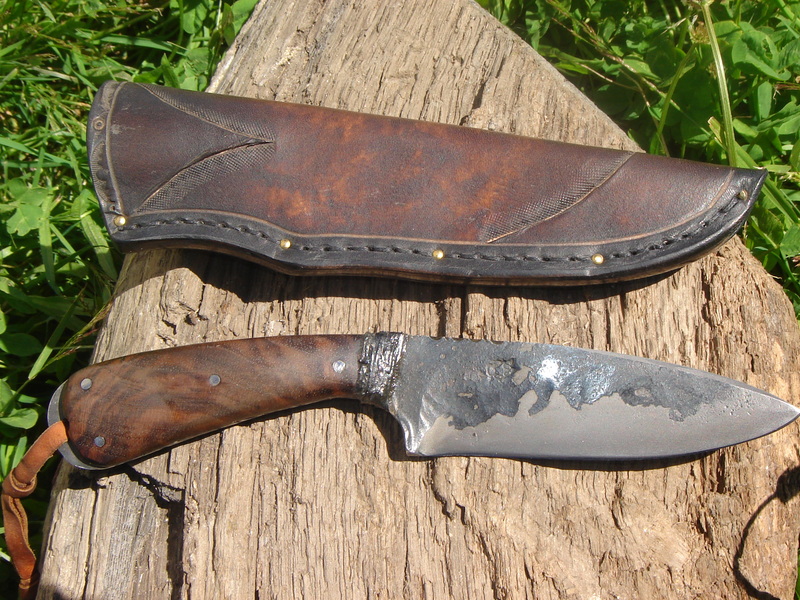

et ça a donné naissance a ça :

gustuvi | Le Lundi 15/03/2010 à 15:24 |

| Répondre

15 -

cardoso5fr Je viens d'en trouver d'autres qui trainaient sur mon micro. Là les dessins ne sont pas de moi.

Le NBK (design de nbk)

Le Bean Premier du nom. Le G10 vert était dans le cahier des charges.

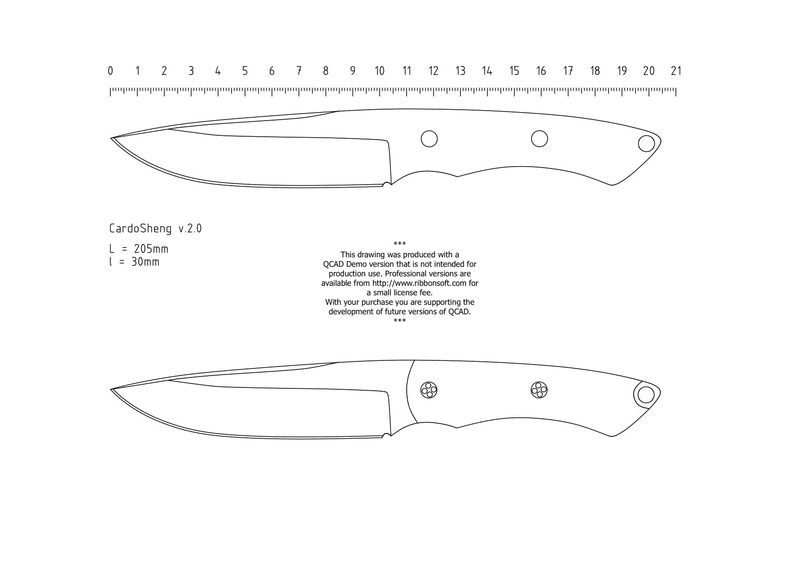

Cardo Sheng 2.0. Le design est de Thibaud (Shengouille sur les différents forums). J'ai fait la lame nue et THibaud à fait le montage.

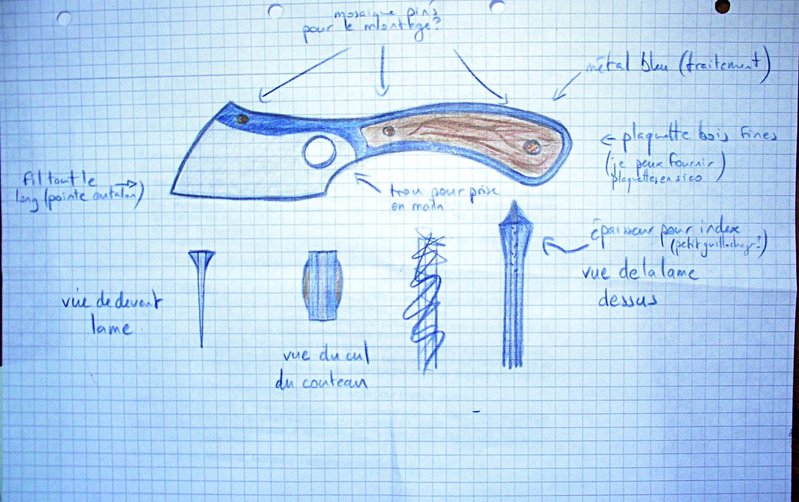

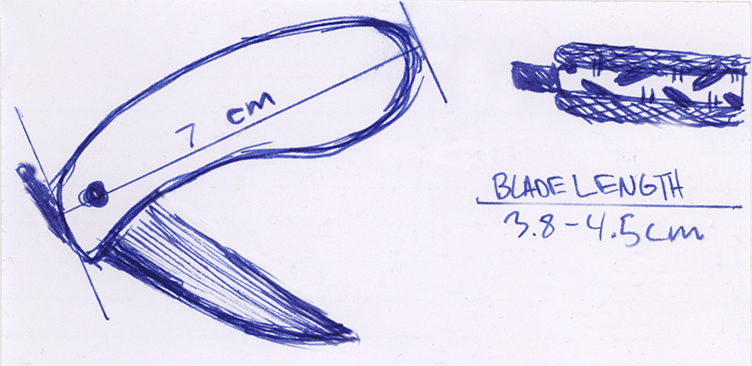

Un truc un peu spécial pour travailler le cuir. Designed (et dessin) by Tithouan sur les différents forums.
L'idée était d'avoir une lame trés trés fine (ici de l'O2 d'1,6 mm avec émouture creuse) doté une prise en main sur le dessus de la lame plus épaisse tout en conservant un couteau trés léger (d'ou le choix du titane.). Un tranchant "souple" et un dos "Rigide".
Le trou à pour but de permettre de pincer le couteau entre l'index et le pouce pour couper en bascule.
Le bois c'est pour avoir de l'épaisseur et un peu de contre poids.

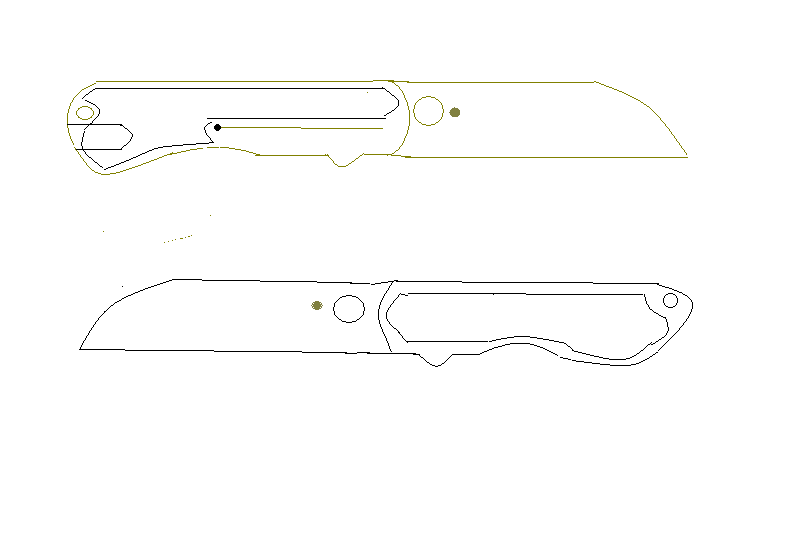

Le Bframe, Design d'un certains Bart qui traine par ici (et c'est lui qui a réalisé le croquis)

Bien entendu, si Tithouan, Bart, Shengouille, NBK... veulent que je retire les dessins et croquis qu'ils m'ont fournie, je le ferais sans soucis.

Je n'aurais jamais cru que j'avais travaillé aussi souvent d'aprés dessins

cardoso5fr | Le Lundi 15/03/2010 à 16:07 |

| Répondre

← 16 - Re:

gustuvi Mon premier projet avec PH
un carcajou made in PH avec tous les ingrédients qui font la personnalité d'un couteau du renard

son dessin

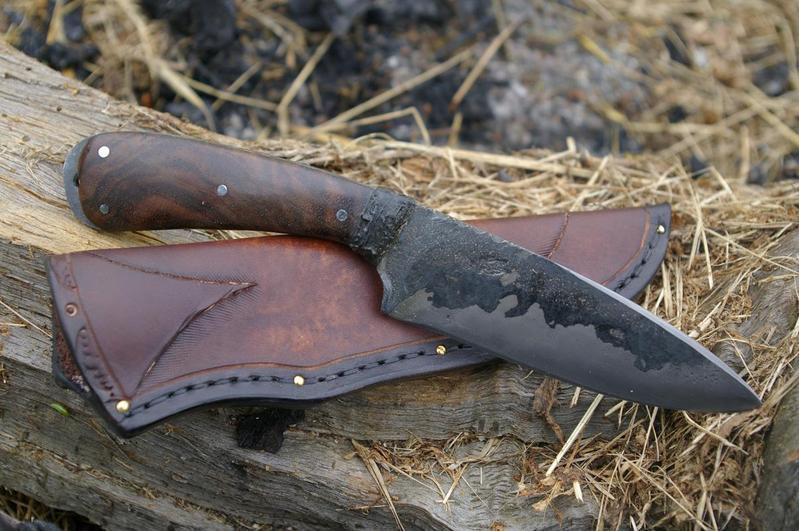

la réalisation

gustuvi | Le Lundi 15/03/2010 à 18:24 |

| Répondre

17 - cadeau d'Oufti

Guillaume

Guillaume | Le Lundi 15/03/2010 à 22:30 |

| Répondre

18 - GTC Supersonic-Wan project

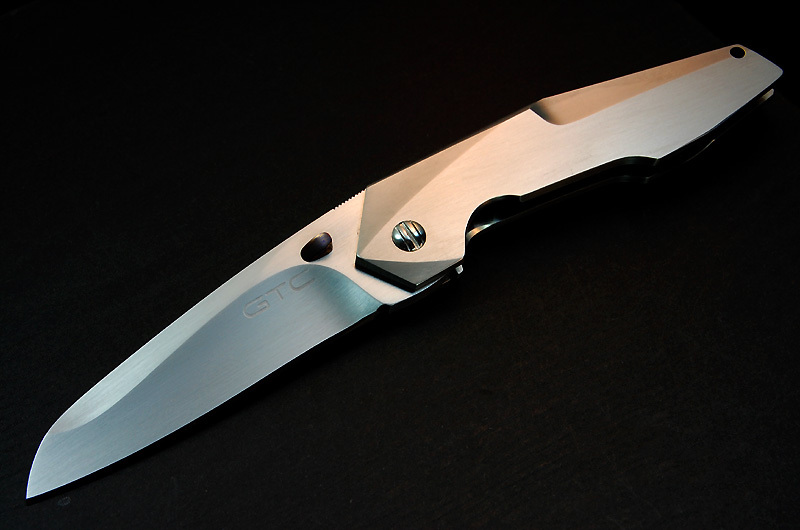

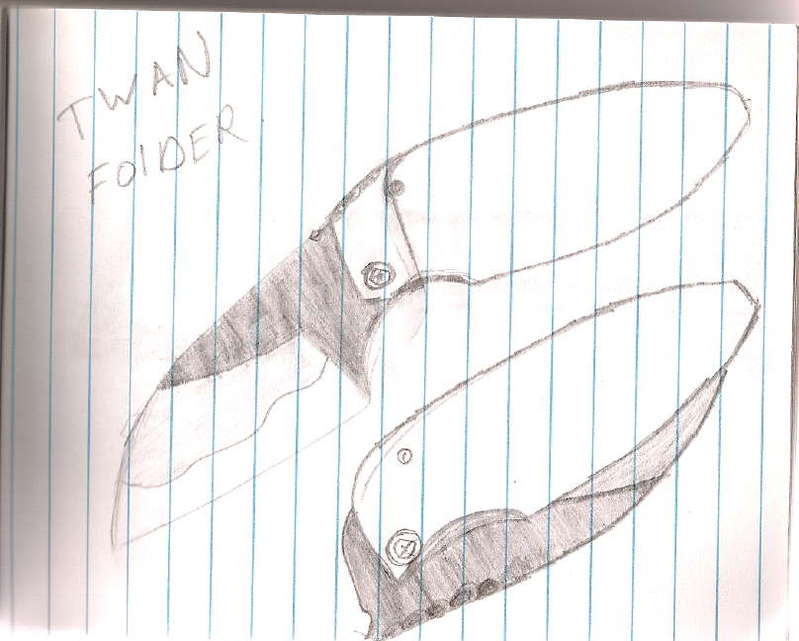

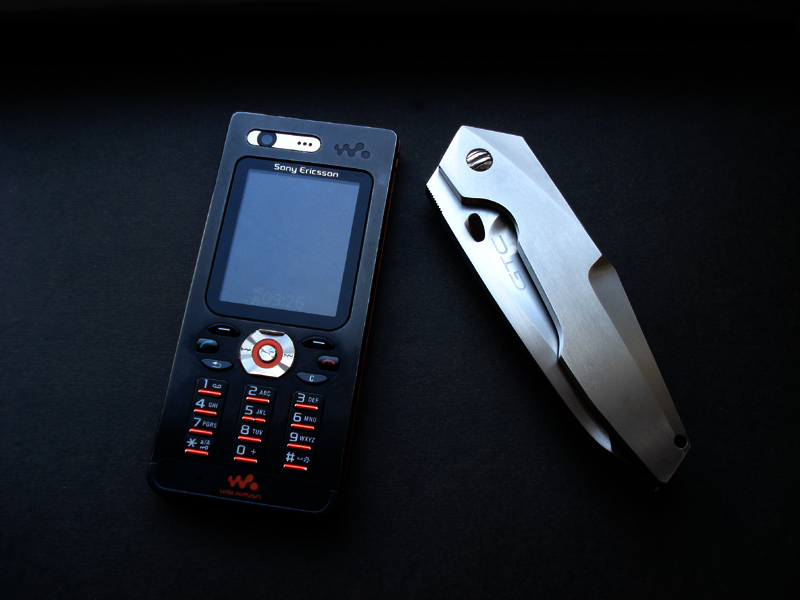

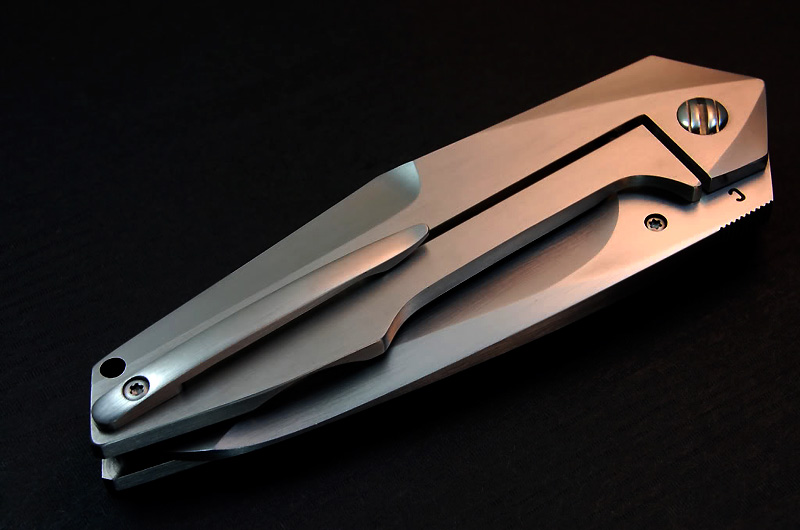

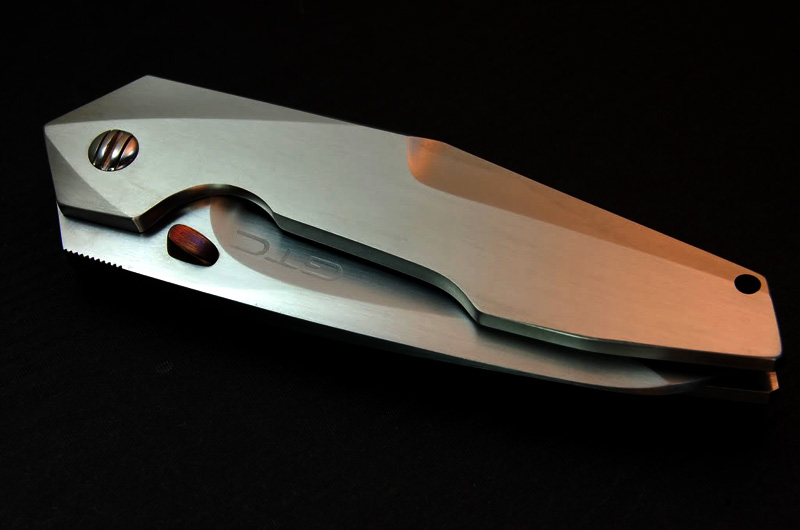

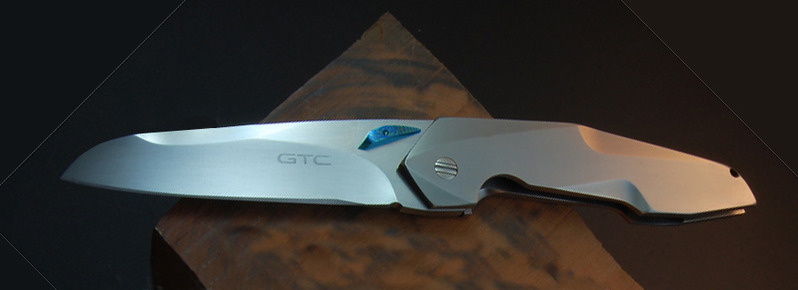

Tuan Bon, voici quelques photoshops & photos de ma toute dernière collab que j'ai encore sous la main (pour les plus anciens projets il faut que je fouille et trie dans mes archives) ;

Il s'agit d'un mini Supersonic-Wan que j'ai modelé à partir de 2 modèles (Supersonic & Prisma) qui m'avaient tapé dans l'oeil (mais à mon sens inutilisables) chez Gustavo Cecchini (aka GTC).

J'ai retenu de son savoir-faire singulier les caractéristiques qui me séduisaient, puis j'y ai injecté les paramètres constants de mes habituels cahiers des charges : petit (taille edc urbain et vraiment quotidien), léger, utilitaire (pas juste une pioche jolie à regarder) + un clip type stylo pour rendre le tout bien plus low-profile (ça passe excellement bien au bureau), j'ai écarté ses grinds de folie pour ne conserver que les lignes qui m'intéressaient et après nombreux photoshops et retouches voici l'image-référence à partir de laquelle je lui ai demandé de travailler :

Et voici le beau bébé que le talentueux brésilien m'a pondu après quelques mois de gestation...

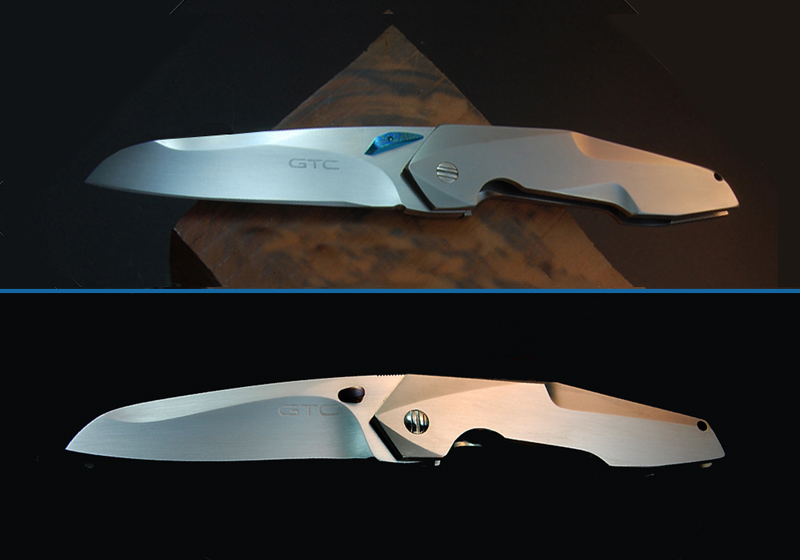

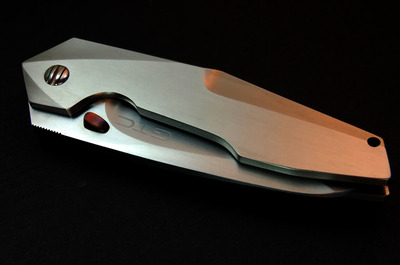

Le sketch et le proto, le jeu des 7 différences...

grandmodificateur67

Tuan | Le Lundi 15/03/2010 à 23:02 |

| Répondre

← 20 - Re: GTC Supersonic-Wan project

Danlam Bravo, digne de Bertone, c'est dire....

Danlam | Le Mardi 16/03/2010 à 00:35 |

| Répondre

← 27 - Re: GTC Supersonic-Wan project

Mastermind Woah ce couteau est magnifique ! c'est la première fois que je vois de telles lignes, c'est tout simplement superbe... Equilibré, racé mais pas agressif, il a le coté solide et précis d'un indus, et le caractère d'un custom. je suis vraiment sous le charme. *petite larme à l'oeil*. Petite curiosité : quels sont les materiaux utilisés ?

Mastermind | Le Jeudi 25/03/2010 à 00:49 |

| Répondre

← 28 - Re: GTC Supersonic-Wan project

Tuan Rien de très exotique, manche titane, lame CPM 154.

gm67

Tuan | Le Jeudi 25/03/2010 à 01:58 |

| Répondre

← 29 - Re: GTC Supersonic-Wan project

JEAN Original et très esthétique . J'aimerais suivre son devenir.

JEAN | Le Jeudi 25/03/2010 à 13:38 |

| Répondre

← 35 - Re: GTC Supersonic-Wan project

sphax bonjour à tous,

tout d'abord félicitation a Tuan pour le GTC, je viens de lire tous les sujet créateur et que désireux de certains modèles exposé, ton GTC reste la seule création que je choisirai s'il n'en fallait qu'UN, les formes, les proportions, sa ligne... bref ce couteau me transporte, je ne sais où mais il me laisse réveur et je ne peut m'empècher de revenir sur les photos pour les revoirs.

ensuite, au fil des sujets et surtout de celui-ci j'ai pu remarquer que certains d'entre vous réalisaient eux mêmes leurs lames.ça fait des années que j'ai envie de m'y essayer mais je ne sais par quel bout commencer, ni quelles sont réellement les méthodes, ou même le matériel minimum requis.
je ne sais si ce post à bien sa place dans ce sujet, dans le cas contraire, veuillez m'excuser du H.S.

merci d'avance

sphax

P.S: encore bravo Tuan ;)

sphax | Le Dimanche 16/05/2010 à 03:07 |

| Répondre

← 36 - Re: GTC Supersonic-Wan project

Guillaume C'est complètement HS. Cependant en cherchant un peu :

neoczen.org/viewforum.php
www.google.fr/search

Il n'y a pas de tuto de fabrication sur ACT car ce sujet est vastement développé sur des forums et des sites spécialisés.

Guillaume | Le Dimanche 16/05/2010 à 10:34 |

| Répondre

← 37 - Re: GTC Supersonic-Wan project

maxos Bonjour, il y a aussi des stages, voir neoCzen (recherche "stage"), et Atelier solognot, par exemple...

maxos | Le Dimanche 16/05/2010 à 14:05 |

| Répondre

← 38 - Re: GTC Supersonic-Wan project

Tuan Il y a aussi dans un des derniers dossiers "Dremeltingpotes" que j'avais publié dans La Passion, des fiches pratiques (matériel/matériaux/premier tuto) élaborées avec Cardo. Ca permettait de partir de presque rien et de réaliser soi-même un piémontais avec très peu de moyens. Il faudrait éventuellement voir avec Efix s'il y aurait moyen de te commander ce numéro.

Les posts relatifs à ce projet ont été déplacés dans le sujet plus approprié => Couteaux : modifications et imagination

Ce fil est plutôt consacré aux couteaux déjà réalisés, à leur genèse et leurs esquisses.

gm67

Tuan | Le Dimanche 16/05/2010 à 15:57 |

| Répondre

21 -

cardoso5fr Purée t'es aussi doué sous photoshop qu'avec du papier plié.

cardoso5fr | Le Mardi 16/03/2010 à 08:39 |

| Répondre

← 22 - Re:

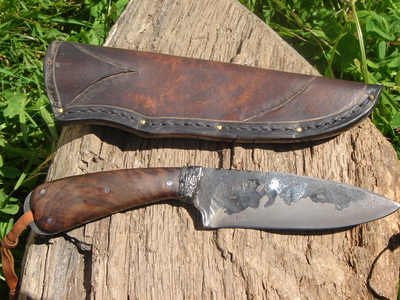

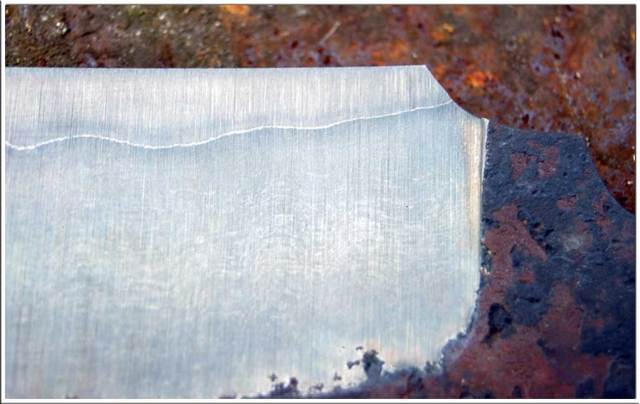

gustuvi Je ne suis pour rien dans la naissance de ce Camp de Fabian DAMANET mais comme maintenant il m'appartient je vous poste sa naissance !

gustuvi | Le Vendredi 19/03/2010 à 08:15 |

| Répondre

← 23 - Re:

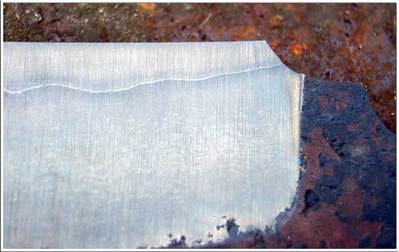

maxos Belle bête ! le granulé du haut de lame est très beau. Penses-tu pouvoir demander à Fabian si par hasard il aurait des esquisses pour ses projets ? (et si, le cas échéant, il accepterait d'en laisser publier ici ?)

maxos | Le Vendredi 19/03/2010 à 09:51 |

| Répondre

← 24 - Re:

gustuvi j'essaierai mais je ne promets rien

gustuvi | Le Vendredi 19/03/2010 à 10:22 |

| Répondre

← 25 - Re:

gustuvi Réponse de fabian , Il viendra nous expliquer d'ou viennent certains de ses couteaux !!

gustuvi | Le Vendredi 19/03/2010 à 15:51 |

| Répondre

30 -

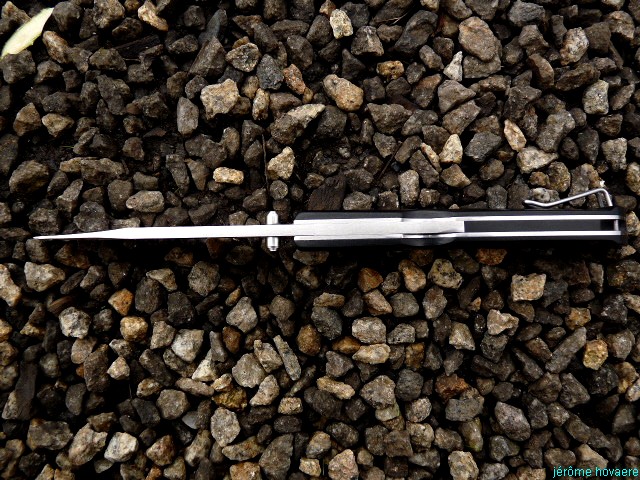

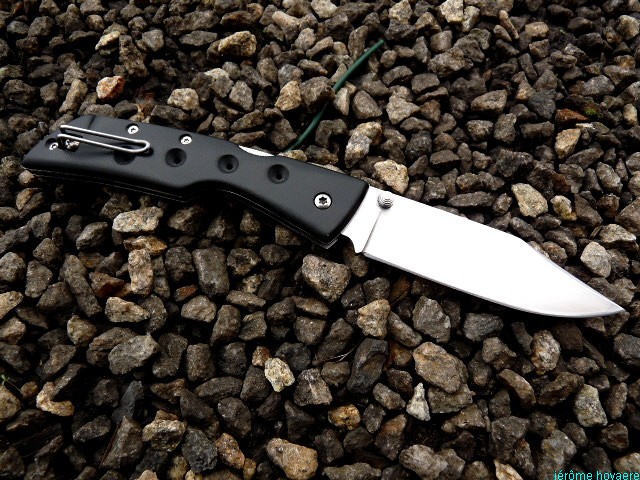

Torpen J'ai rassemblé quelques trucs aussi:

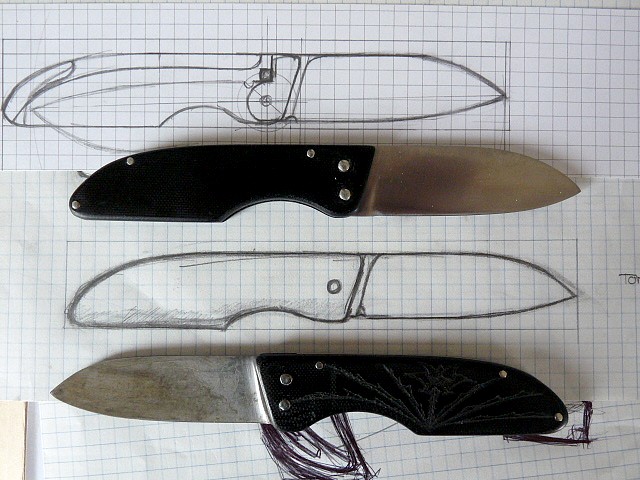

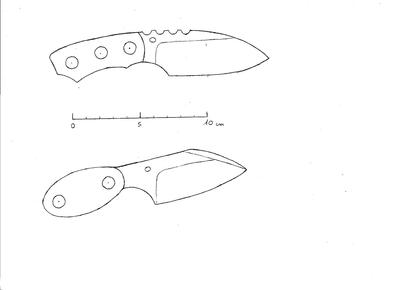

Deux autres frictions, les même que celui de Tuan, avec le dessin de départ, au milieu, l'étude technique en haut et parmi les deux couteaux, un "neuf" et l'autre dont je me sers rétgulièrement pour manger et sur lequel j'ai gravé un genre de fleur.

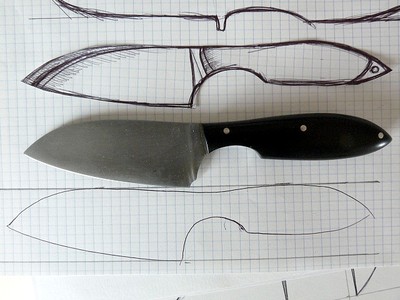

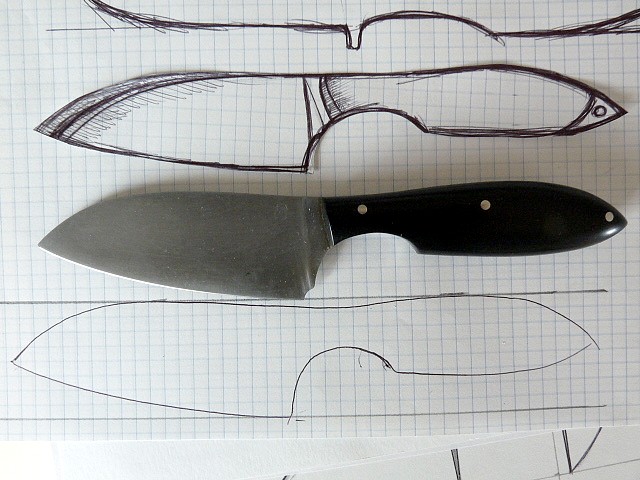

Un petit couteau de cuisine que j'ai bricolé début février, le dessin de base est au dessus, j'ai réalisé ensuite un gabari en contreplaqué (pas présent sur la photo), vu les modifications assez importantes entre le gabari et le dessin, j'ai vite reproduit le gabarit sur papier dans le cas où je viendrai à égarer celui ci.

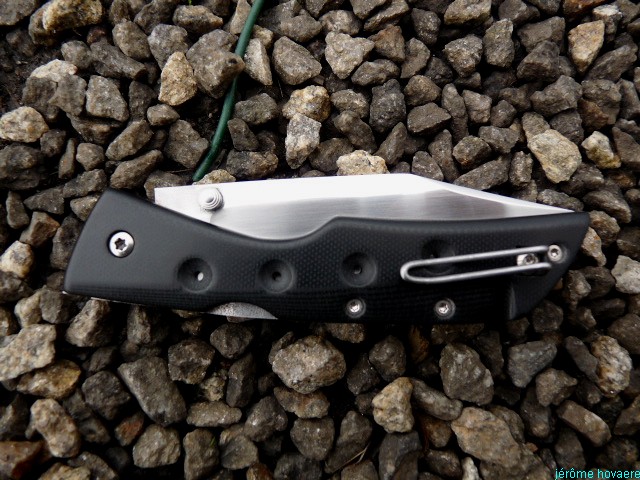

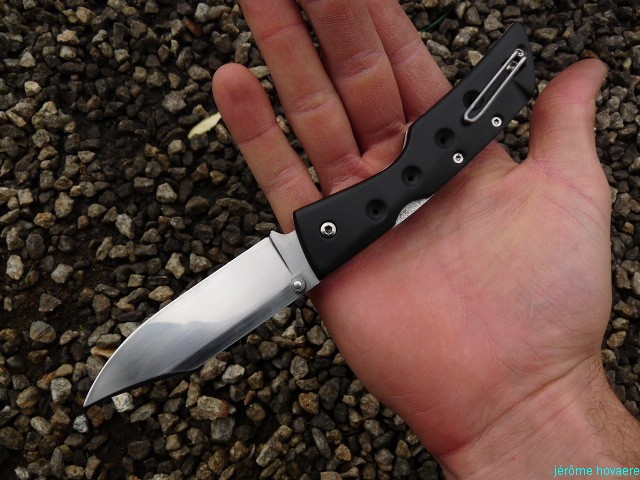

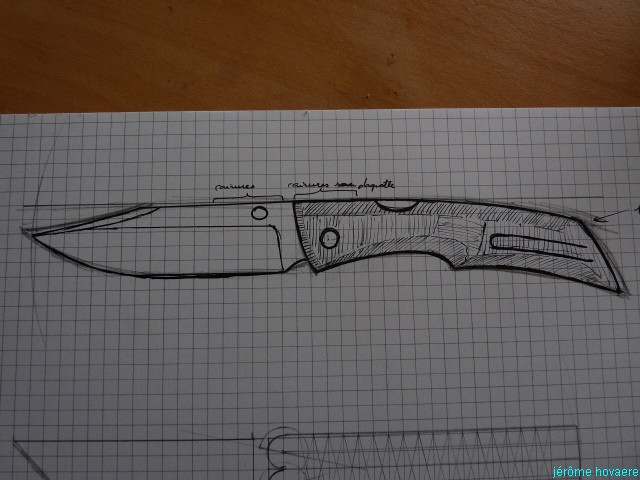

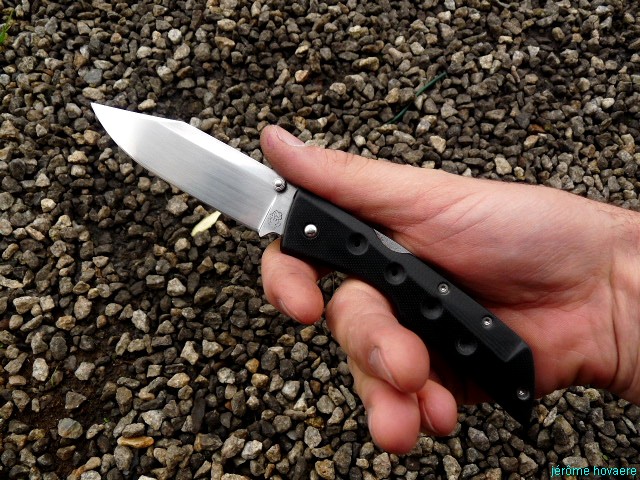

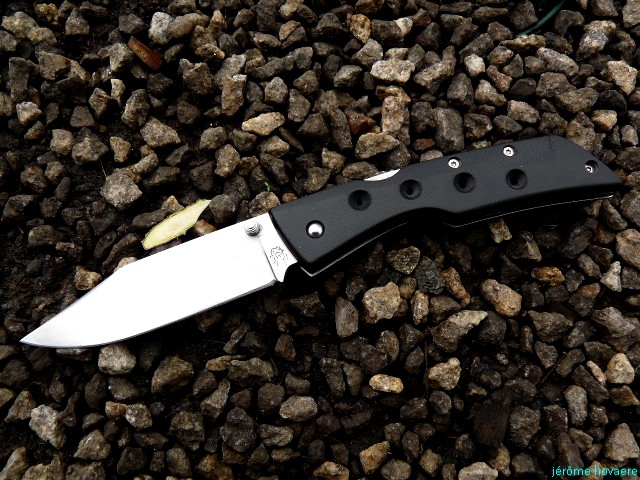

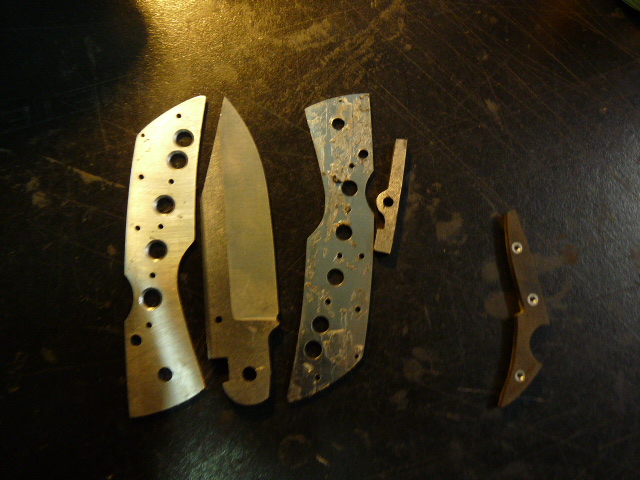

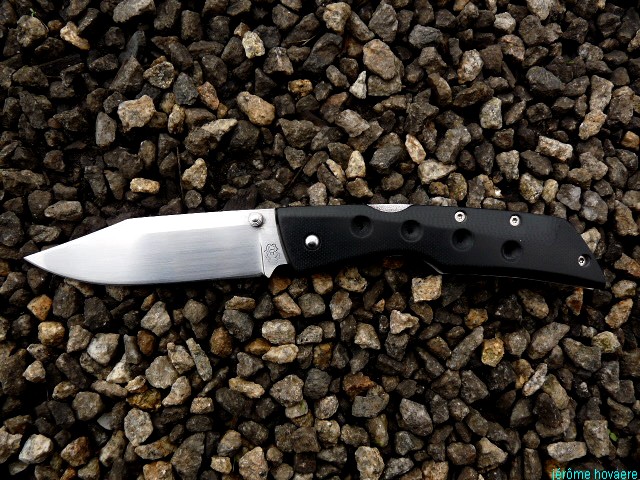

Je voulais faire un lock back avec un "hole" pour l'ouverture, le modèle fini est plutôt différent du dessin, du coup il est plus sympa avec son fil moins courbé et sa pointe tombante...

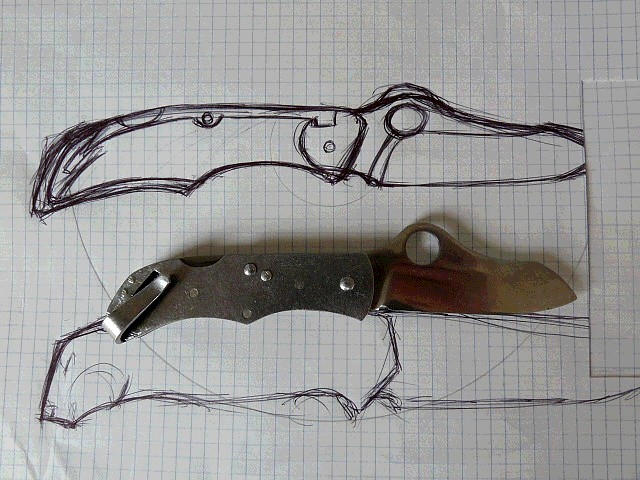

En général, je fais un dessin rapide des lignes qui m'intéressent, j'essaie de rester cohérent un minimum (rapport manche/lame), puis quand je vais à l'atelier, je commence par dessinner la forme du manche, puis après j'essaie de caser la plus longue lame que je peux dedans... Le design final est plutôt ressemblant au dessin de départ en général, mais les moyens techniques imposent parfois des modifications...

Torpen | Le Vendredi 02/04/2010 à 16:39 |

| Répondre

← 31 - Re: Progression....

Danlam En deux mots, fulgurante progression!!

Danlam | Le Dimanche 04/04/2010 à 12:53 |

| Répondre

← 32 - Re:

maxos Merci pour cette belle page ! (ça me donnerait vraiment envie d'ouvrir un petit musée du design coutelier !)

maxos | Le Dimanche 04/04/2010 à 19:52 |

| Répondre

33 -

arzh salut torpen

vraiment une sacrée belle prod

ce serait sympa que tu te fasse faire un poinçon

arzh | Le Dimanche 04/04/2010 à 20:03 |

| Répondre

34 -

cardoso5fr Je me permet de répondre. Il est plannifié avec pas mal d'autres choses

cardoso5fr | Le Lundi 05/04/2010 à 11:48 |

| Répondre

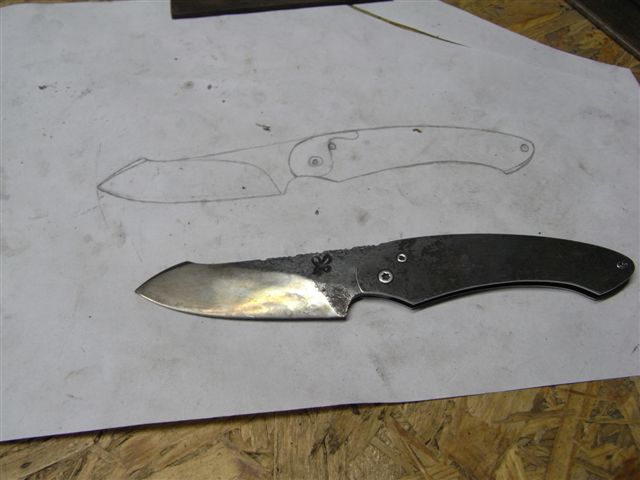

39 - Eole de Mathieu Callejon

Guillaume

Guillaume | Le Lundi 07/06/2010 à 19:32 |

| Répondre

← 40 - Projet avec Daniel Vally .

Bonjour .
Suite au passage d'un de mes couteaux dans ¨couteau mystère¨ Guillaume m'a proposé d'en faire une petite revue, la voici donc .
Comme il s'agit au départ d'un projet, c'est dans cette rubrique que je la poste
Il a commencé à prendre forme début février 2009 avec mon ami coutelier D.Vally à qui j'avais fourni un plan avec les cotes et une maquette à l'échelle 1.
Le couteau a été réalisé en acier San Mai (sandwich) avec un coeur en 1.2519 et les flancs en Damas, les plaquettes sont en G10 vert et noir.
Il fait 29 cm de longueur totale dont 16,5 de lame, avec une épaisseur de 6,5 mm sur le dos de la lame, l'émouture est convexe et ¨zéro grind¨, il pèse un peu moins de 500 g .
En voici quelques images (seules manquent les différentes étapes de forge) .

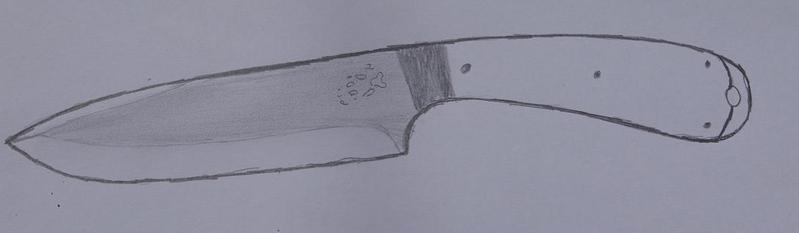

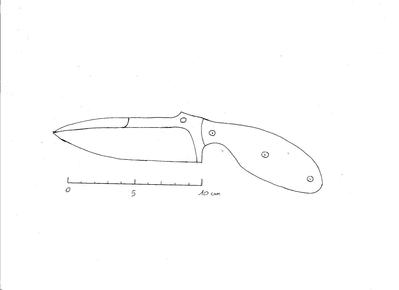

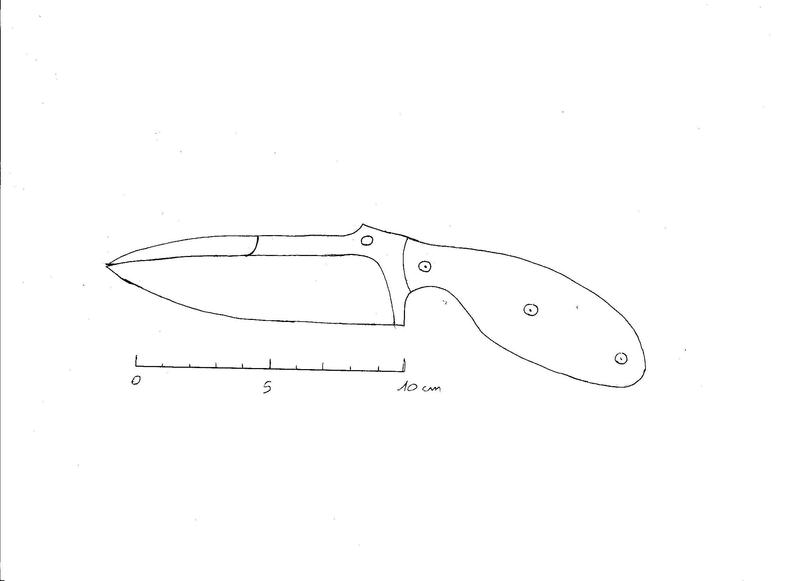

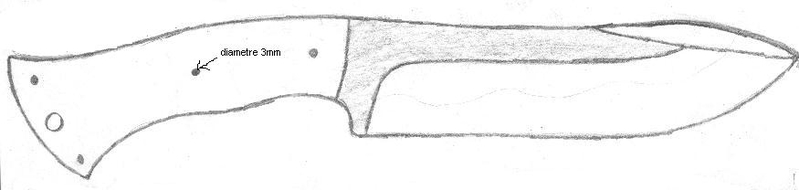

Pour commencer voici le tout premier croquis que j'ai réalisé, par la suite j'y ai rapporté les cotes.

christobal | Le Vendredi 11/06/2010 à 16:00 |

| Répondre

← 41 - Re: Projet avec Daniel Vally .

Je procède par étape car j'ai des problèmes pour poster les photos .

Petit oubli, à un certain moment, à la fin des différentes étapes de forge, le barreau d'acier et passé dans un laminoir avec des empreintes en forme de losange avec pour résultat le ¨dessin¨ qui apparait sur la lame .
Image des normalisations après tous les processus de forge et de laminage.

christobal | Le Vendredi 11/06/2010 à 16:39 |

| Répondre

← 43 - Re: Projet avec Daniel Vally .

Après être passé à la rectifieuse et en avoir tracé les contours, il est détouré :

christobal | Le Vendredi 11/06/2010 à 18:30 |

| Répondre

52 - Christobal a écrit :

Guillaume Christobal a écrit :

Le couteau détouré, le voici comparé à mon Fehrman Last Chance dont je me suis inspiré pour le profil de la pointe, j'apprécie cette forme car je peux l'utiliser comme un ciseau à bois .

Ci-dessous, on distingue le coeur en acier 1.2519 au milieu du damas .

Voici le couteau dans sa forme quasi définitive avec une pré-émouture, des trous ont été effectués dans la plate semelle pour alléger le couteau .

Là, selon mes instructions Daniel fait une lumière supplémentaire dans la plate semelle (toujours dans un but d'allégement) .

Ensuite c'est la trempe.

Suivie des revenus, ce qui nous donne après traitements thermiques cette image suivie par une séance de polissage.

Bon, je reprendrai la suite demain, je termine pour ce soir avec deux images du couteau après polissage et révélation .
J'espère que cette fois il n'y aura pas trop de boulot pour ratrapper mes boulettes, n'est-ce pas Guillaume , et merci pour tout .

Guillaume | Le Vendredi 11/06/2010 à 22:12 |

| Répondre

53 - Projet avec Daniel Vally . (suite)

Voici de ¨l'aventure¨, j'espère que mes explications ne sont pas trop ¨brouillon¨ :

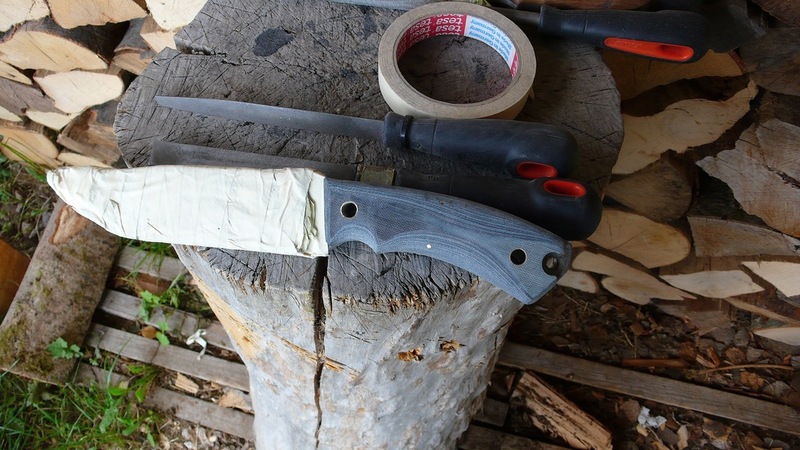

Comme j'étais impatient de voir comment le couteau ce comportait avant de faire le montage des plaquettes j'ai effectué quelques essais, tout d'abord dans du bois puis ensuite dans un fût métallique .

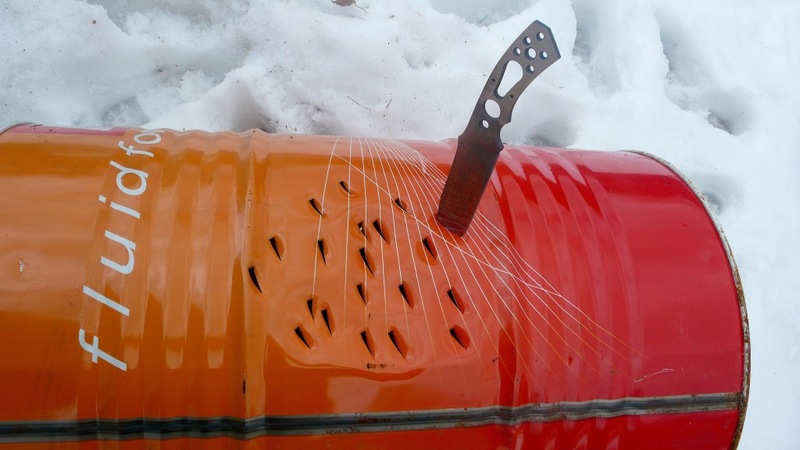

Après avoir effectué une vingtaine de trous j'ai pu constater que la pointe n'était pas émoussée .

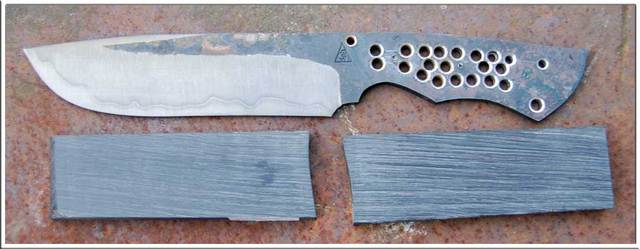

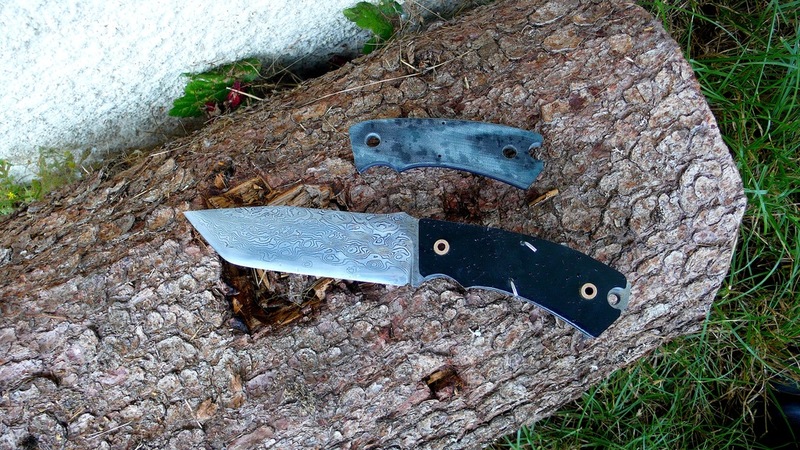

Suite à un premier ¨ratage¨ voici le deuxième jeux de plaquettes en G10 pré-positionnées sur le couteau et prête à être collées .

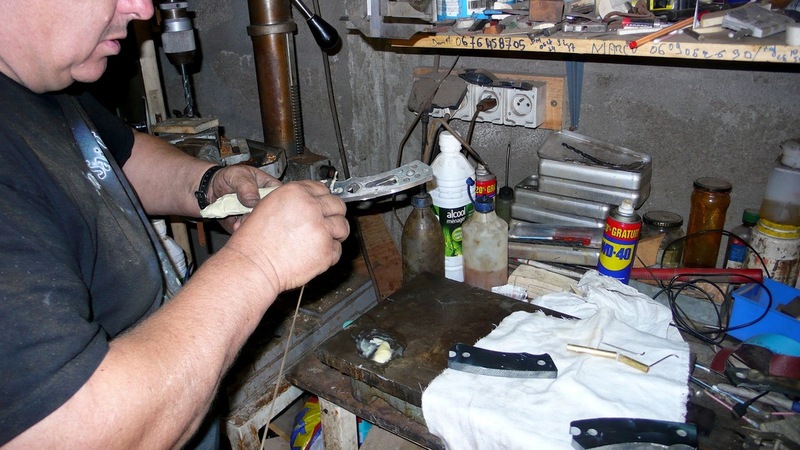

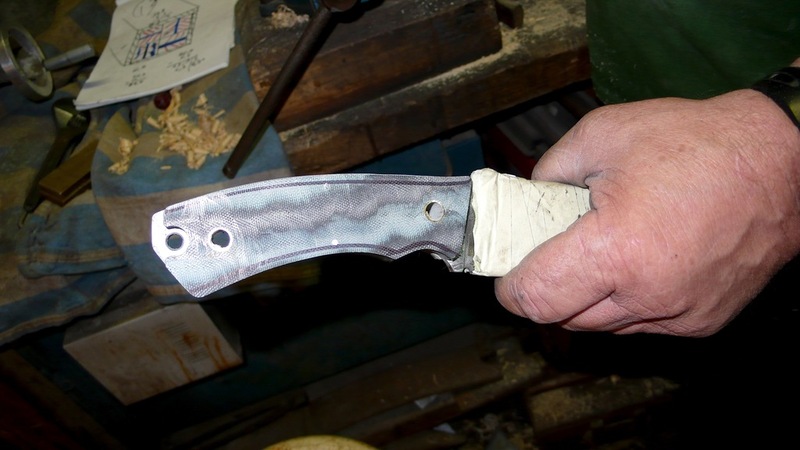

Collage des plaquettes par Daniel .

Plaquettes ébavurées après collage .

Jusque-là mis à part l'élaboration des plans du couteau, de sa maquette et d'un peu de polissage je n'avais pas trop mis ¨les mains à la pâte¨ par contre pour le façonnage de la poignée ainsi que pour le fourreau de l'étui c'est moi qui ai pris les ¨choses en main¨ .

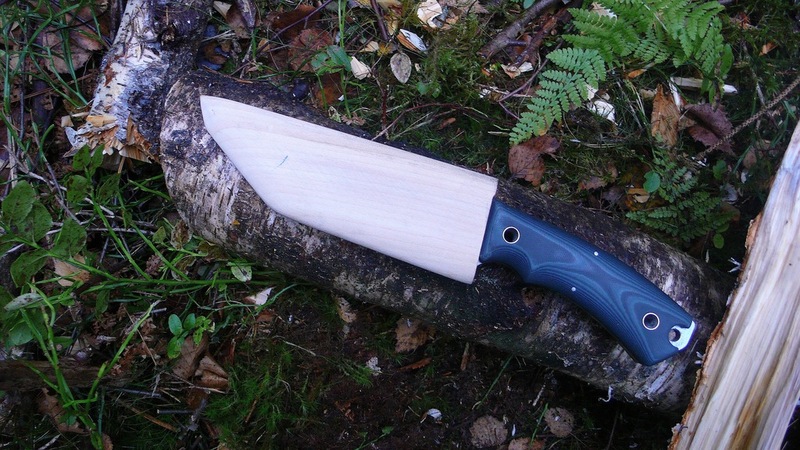

Voici une image du fourreau en bois qui sera recouvert de cuir pour former l'étui en lui-même, pour l'instant je ¨promène¨ le couteau ainsi dans mon sac à dos .

Avant de terminer, je mets ce petit compte-rendu que j'avais fait après un mois d'utilisation du couteau, pratiquement un an après mes impressions sont les mêmes et je n'ai rien à ajouter .

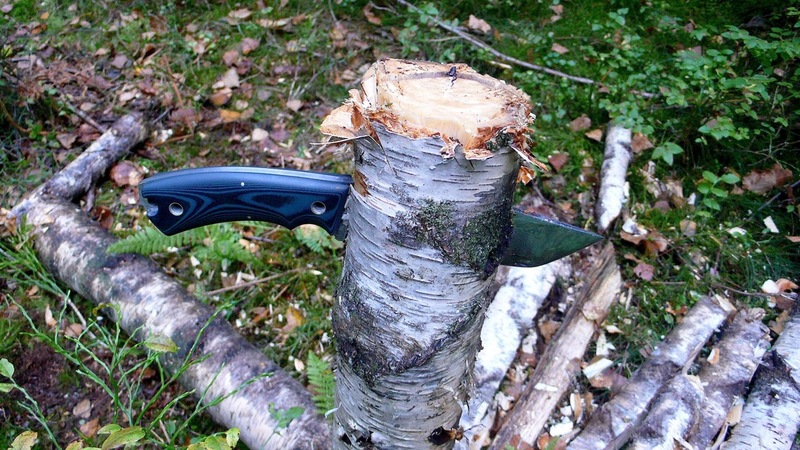

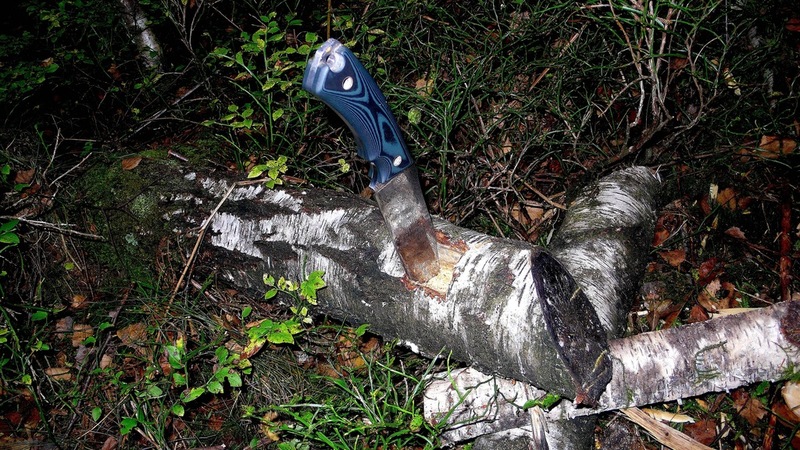

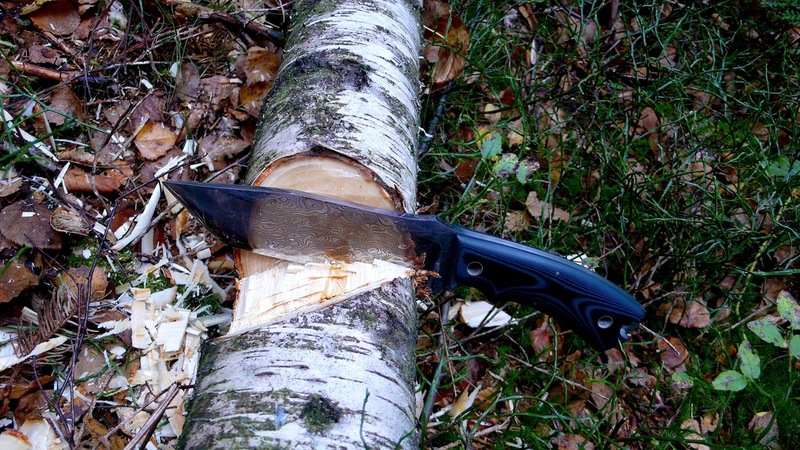

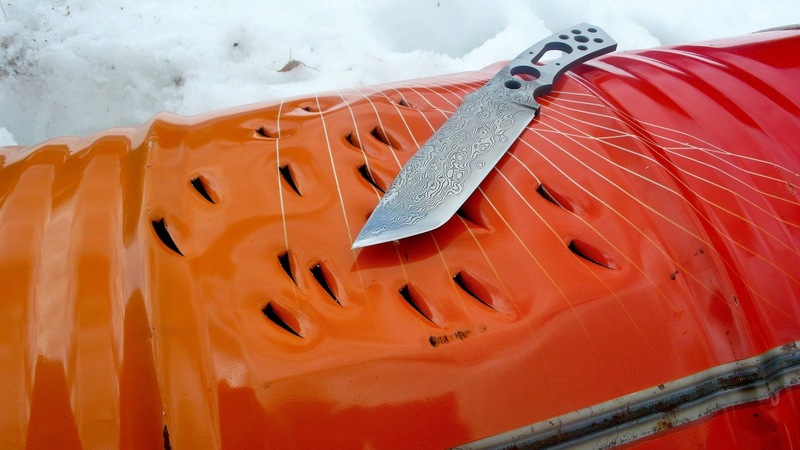

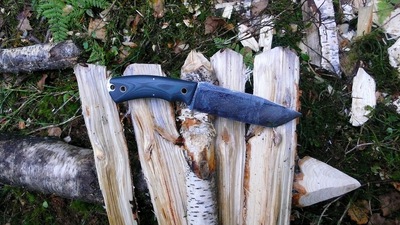

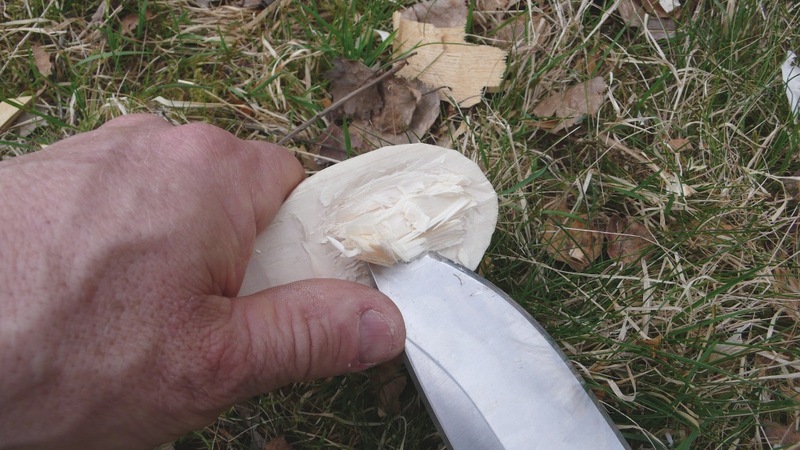

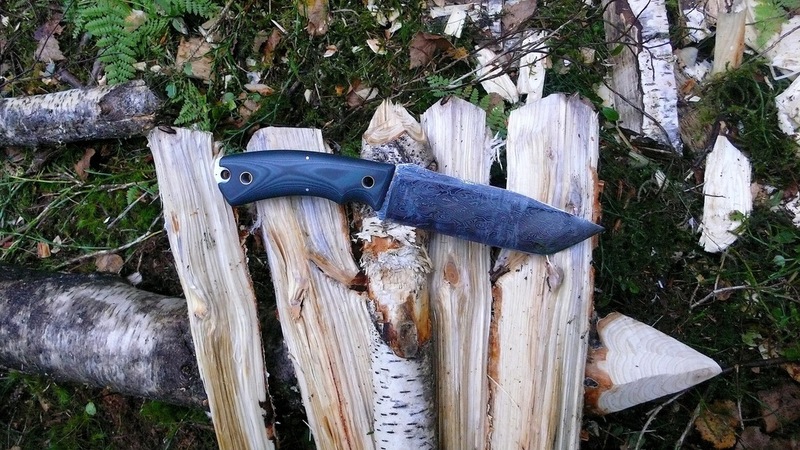

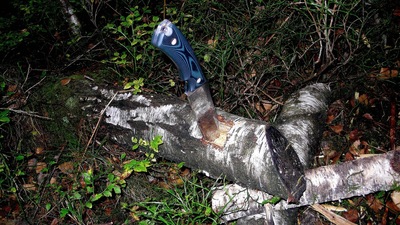

Voici donc le texte suivi de quelques photo de tests sur le terrain :
Cela fait maintenant pratiquement un mois que j'utilise mon couteau (intensément), je commence donc à avoir une petite idée du comportement de l'acier 1.2519 qui compose le tranchant ceci par rapport aux autres aciers des lames des différents couteaux que j'utilise (A2, Infi, CPM 3V et 1.2008), j'ajouterais que le choix de cet acier a été fait par A.Wirtz et D.Vally après avoir expliqué à ce dernier l'utilisation que j'allais faire du couteau .
Pour commencer : au niveau de l'affûtage malgrés ses 6o-61 hrc il s'aiguise plus facilement que l'Infi et que le CPM 3V, au niveau du touché avec les pierres à aiguisés c'est pratiquement identique à l'A2 et au 1.2008, il n'y a donc pas besoin de matériel spécifique comme des pierres diamantées pour parvenir à un résultat rapide et efficace .
- La coupe à proprement parlé, j'ai été très agréablement surpris, je coupe du papier essuie-tout (genre sopalin ou papier toilette) avec une facilité que je n'avais jamais eu jusqu'alors, pour moi c'est le test ultime, je vous propose d'essayer avec vos propre couteaux et de nous faire part des résultats !
- La tenue de coupe est sensiblement équivalente à l'Infi et au CPM 3V, nettement supérieure à l'A2 et au 1.2008 .

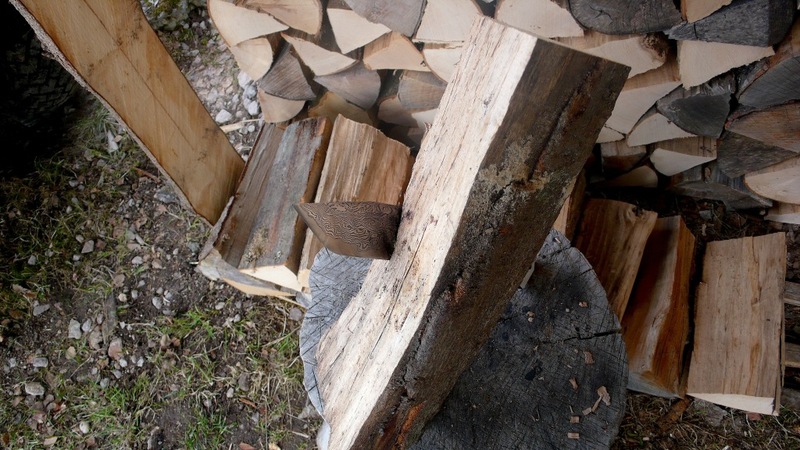

- La résistance aux chocs et à la torsion, j'ai bâtonné comme un ¨malade¨ et la lame est passé au travers de nombreux noeuds ça n'a pas bougé, idem lorsque je me suis servi du couteau comme d'un ciseau à bois, à un moment j'ai touché des grains de sable incrustés dans le bois et par la suite j'ai frappé par inadvertance sur des cailloux, là, pas de mystère le tranchant c'est légérement écaillé (je souligne qu'il est bien évident qu'il s'écaille et ne plie pas vu sa dureté) ${$default_wink_smiley}$ .
- La tenue à l'oxydation, là je dois dire que l'acier 1.2519 y est sensible (comparable à l'O1), le damas qui l'entoure un peu moins, il faut être consciencieux et nettoyer le couteau après chaque utilisation .
J'allais oublier, détail qui à son importance mais qui n'a rien à voir avec l'acier, la préhention et l'équilibre du couteau sont excellents (l'équilibre se situe à la jonction de la lame et du manche) mais je trouve le couteau un peu lourd (un peu moins de 500g), d'un côté c'est bien pour la frappe de l'autre c'est ¨embêtant¨ pour le transport, si c'était à refaire je diminuerai l'épaisseur de la lame et de la plate semelle et je passerai de 6.5 mm à 5.75 mm .
Voilà pour mes première impressions, il faudra attendre d'avantage pour voir si le couteau est vraiment d'une robustesse ¨à toute épreuve¨, mais pour l'instant j'en suis satisfait .

Pour finir je remercie chaleureusement Daniel Vally qui supporte ma présence dans son atelier depuis un certain temps dèja car suite à cette réalisation une dizaine d'autres ont suivi, toujours selon le même principe mais avec une participation de ma part de plus en plus active .

christobal | Le Samedi 12/06/2010 à 20:02 |

| Répondre

← 54 - Re: Projet avec Daniel Vally . (suite)

xavier

Salut Christobal,

Chouette revue et merci de l'avoir faite.

Belle collaboration et super coutal !!!!

Félicitation à tous les deux.

xavier | Le Samedi 12/06/2010 à 22:19 |

| Répondre

← 55 - Re: Projet avec Daniel Vally . (suite)

cardoso5fr Trés belle revue.

cardoso5fr | Le Samedi 12/06/2010 à 22:54 |

| Répondre

← 56 - Re: Projet avec Daniel Vally . (suite)

maxos Bonjour
j'ai une question toute bête et naïve sur l'épaisseur de la lame. Voila : quand une lame est très épaisse, plutôt que de prendre une lame moins épaisse, comme cela est évoqué ici, pourquoi n'est-il pas possible (ou souhaitable) de forcer davantage l'émouture, au besoin en la creusant, de sorte que sur une partie importante la lame soit très fine, quitte à s'épaissir tout en haut (ou là encore il serait théoriquement possible de biseauter un peu ou de faire un contre tranchant qui remonte haut). l'idée étant de garder un coeur de lame épais en armature pour en assurer la robustesse générale (on voit bien ça à plus petite échelle sur le Stryker de Benchmade, me semble-t-il) ?

maxos | Le Dimanche 13/06/2010 à 01:12 |

| Répondre

← 57 - Re: Projet avec Daniel Vally . (suite)

Pour répondre à ta question Maxos, rendre l'émouture plus fine à sa base, la monter jusqu'au dos de la lame ou encore en faire une concave permet effectivement de gagner un peu de poids et de pénétration, mais cela ce fait au détriment de la robustesse, hors pour ce couteau destiné à bâtonner, à servir de ciseau à bois, à faire des coupes dans du bois sec et dur ... j'ai pensé que le meilleur compromis était de lui faire une émouture convexe , comme je l'ai expliqué ci-dessus la seule solution pour le faire plus léger aurait été de diminuer son épaisseur sur toute sa longueur .
En ce qui concerne les contre-tranchants, je n'en suis pas fan car j'utilise souvent la pointe de mes couteaux en tenant la poignée dans la main droite et en faisant levier avec le pouce gauche sur l'extrémité de la lame, d'autre part ce n'est l'idéal pour bâtonner . (exemple avec l'appui du pouce pour creuser une cuillère)

Dernier point, tu parles de garder un coeur de lame épais en armature pour assurer la robustesse générale, hors ¨en gros¨ il faut savoir que dans le cas du San Mai ce n'est pas le coeur qui fait la robustesse de la lame mais ses flans, le coeur étant fait en général d'un acier plus ¨riche en carbone¨ donc plus dur est plus cassant alors que les flans sont souvent en fer, en acier doux ou comme sur ce couteau en damas, leurs buts étant de faire ¨tampon¨ et de rendre la lame plus résistante en flexions latérales . J'ajouterais pour finir que pour obtenir un ¨bon San Mai ¨ il est très important tout au long des étapes de forge de veiller à respecter de bonnes proportions entre l'acier du coeur et celui des flans ce qui fait qu'une fois forgé les marges de manoeuvre sont assez réduites .

christobal | Le Dimanche 13/06/2010 à 22:19 |

| Répondre

← 58 - Re: Projet avec Daniel Vally . (suite)

maxos merci pour cette réponse, qui éclaire aussi la spécificité et la manière d'utiliser le San Mai !

maxos | Le Dimanche 13/06/2010 à 23:07 |

| Répondre

59 -

Blue Dog Le chien bleu, il a envie de bricoler, mais il sait pas quoi.....
Alors il dessine, histoire de ne pas gâcher de bons matériaux Very Happy

Voilà, ce sont juste quelques crobards, rien de définitif, et je suis encore loin de passer à la réalisation...

Blue Dog | Le Lundi 26/07/2010 à 17:35 |

| Répondre

60 -

cardoso5fr Le design d'origine

Le résultat

cardoso5fr | Le Dimanche 12/09/2010 à 17:28 |

| Répondre

← 61 - Re:

maxos ahhhh !

il a un petit nom ce projet pour J D Halloween ?
entre couteau de camp et couteau à pain, pourrais-tu aussi préciser le créneau dans lequel on pourrait le situer, quant à sa fonction !
(et merci pour ce chouette post !!)

maxos | Le Lundi 13/09/2010 à 13:26 |

| Répondre

← 62 - Re:

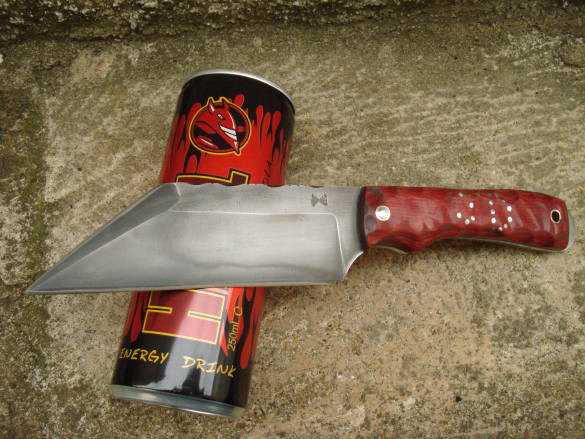

cardoso5fr YMT comme petit nom pour Yakuza Modern Tanto parce que je le voie bien dans les mains d'un mafieux japonais à la kill bill.
Sinon il n'y a pas de créneau particulier c'est un pur délire comme tous les projets pour le build off de JerzeeDevil.

cardoso5fr | Le Lundi 13/09/2010 à 21:03 |

| Répondre

← 63 - Re:

maxos ouuuh je préfère ne pas rencontrer un mafieu (japonais) qui a ça en main moi !

maxos | Le Lundi 13/09/2010 à 21:29 |

| Répondre

64 - Voyager by torpen

Torpen Un couteau qui est né suite à l'achat d'un CS voyager small et d'une discussion avec Guillaume au Sicac:

L'idée c'était de reprendre le concept du voyager avec des aménagements au niveau de la prise en main, de l'émouture, du passe lacet et du clip:

donc l'émouture creuse remplacée par une plate, le clip en métal noir vissé bas par un clip fil au port plus discret....
en cours de fabrication:

Le voilà fini:

Lame en 110WCrV5, platines en 430 inox, côtes en G10, clip fil en corde à piano. Mécanisme à pompe avant.

Les trous dans le manche sont un essai afin de voir s'ils améliorent la prise en main.

Le passe lacet est dans l'épaisseur du manche

Le tiré en luong est là pour l'esthétique, c'est sympa à regarder, le G10 est brossé afin de ne pas briller.

J'ai tout fait pour conserver un rapport longueur lame/ longueur manche le plus intéressant possible.

Le couteau fermé présente peu d'aspérités susceptibles d'accrocher:

En résumé:

87mm de tranchant
9cm de lame
11cm de manche
épaisseur lame 3,2mm
115 grammes environs

à vous les studios

Torpen | Le Jeudi 07/10/2010 à 11:06 |

| Répondre

← 65 - Re: Voyager by torpen

xavier Salut Torpen,

Perso je le trouve bien mieux que l'original j'adore superbe .

xavier | Le Jeudi 07/10/2010 à 11:21 |

| Répondre

← 66 - Re: Voyager by torpen

maxos très élégant ! la lame me fait plus penser à Perrin qu'à CS !!! (de manière très heureuse !)

maxos | Le Jeudi 07/10/2010 à 12:37 |

| Répondre

← 67 - Re: Voyager by torpen

Torpen oui! L'idée c'était d'avoir la pointe un poil plus basse et la courbure vers la pointe moins prononcée.

Torpen | Le Jeudi 07/10/2010 à 13:18 |

| Répondre

← 68 - Re: Voyager by torpen

Danlam Vraiment très beau Jérôme, une belle évolution. Bravo.

Danlam | Le Jeudi 07/10/2010 à 21:45 |

| Répondre

← 70 - Re: Voyager by torpen

Tuan Hello Jé !

Un petit mot en coup de vent pour de vraies félicitances ! Ce Voyager est bien mieux que l'original (je t'avais bien dit que celui que tu avais pris était trop petit) ; mention spéciale pour le tiré en luong, voilà une finition qui m'incite à convoiter de plus en plus tes couteaux (à propos, sur le "monstre" que j'avais récupéré au salon j'ai appliqué moi-même le tiré en luong avec du papier de verre...).

Dernier message perso (comme promis je devais te le rappeler) : n'oublie pas de ne pas oublier de ne pas faire ton crevard !

gm67

Tuan | Le Mardi 12/10/2010 à 22:37 |

| Répondre

← 72 - Re: Voyager by torpen

Torpen Merci Tuan, je pensais pas que ce "monster" aurait une deuxième vie, pour le reste je m'applique

Torpen | Le Mercredi 13/10/2010 à 21:08 |

| Répondre

69 -

cardoso5fr Le barkardo Naked
Un fixe à monter en Xc75 inspiré d'un modèle de chez BRKT, j'ai griffonné le truc entre midi et deux (j'avais déjà fait un couteau comme ça)

Et j'ai fait le couteau dans l'aprés midi

En plus cela ressemble plutot pas mal

Sinon le design de ma participation au Jerzeedevil Halloween Build Off 2010 en version pliant

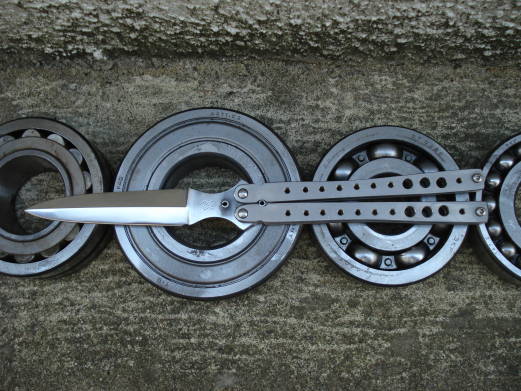

Et un trés trés gros nombre d'heures aprés. Un bali sur roullement à billes, (plus petits que ceux en dessous) 10cm de double tranchant, lame de 14 cm, pour un bali d'une trentaine de cm en 100C6 et Ta6V4.

cardoso5fr | Le Mardi 12/10/2010 à 21:09 |

| Répondre

← 71 - Re:

maxos terrible la photo et le manche du bali :
et pour la lame.... Microtech Double Edge, bientôt ?

maxos | Le Mercredi 13/10/2010 à 16:31 |

| Répondre

← 73 - Re:

cardoso5fr Merci. Pourquoi Microtech Double edge? Celui là est déjà à double tranchant.

cardoso5fr | Le Mercredi 13/10/2010 à 22:08 |

| Répondre

← 74 - Re:

maxos je voulais dire qu'en faisant un double tranchant tu semblais te rapprocher un peu de ce type de lame classique chez Microtech... qui permet de se couper de tous les cotés

maxos | Le Jeudi 14/10/2010 à 08:59 |

| Répondre

← 75 - Re:

cardoso5fr OK j'avais pas fait attention que chez Microtech il y avait tant de profil dague, perso je vais pas en faire des tonnes, c'est fatigant mais un bon exercice.

cardoso5fr | Le Jeudi 14/10/2010 à 20:32 |

| Répondre

76 -

cardoso5fr

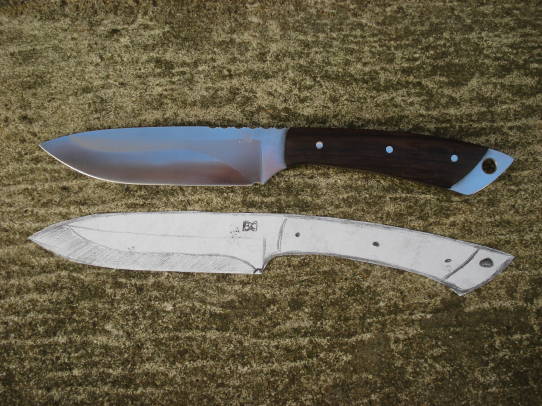

Encore un truc ou j'ai presque suivis le patron (vous vous rendez compte je me mets à faire des plans, des étuis en cuir... OU va t'on ma bonne dame.
Bon d'accord la pointe est plus haute, le finger choil plus arrondi et le talon du manche plus bombé et plus haut, mais cela ressemble quand même
